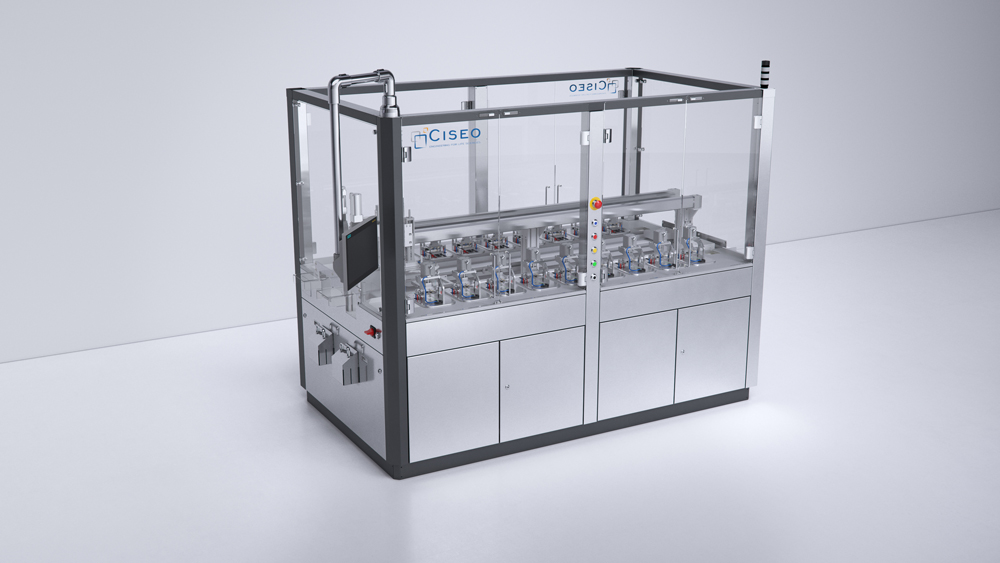

Machine de production industrielle de soudage d'anneaux

Cilyx a développé un procédé de soudage innovant pour brins de polymère extrudés. Il est particulièrement bien adapté à la production d’anneaux vaginaux. Les paramètres de processus sont entièrement réglables pour diverses applications et matériaux (température, temps de cycle, etc.). Le débit de la machine est facilement configurable en fonction des besoins du client et peut aller jusqu’à la production à grande échelle.

Bénéfices

La machine de production industrielle de soudage d’anneaux répond parfaitement aux besoins des industries pharmaceutiques : robustesse, compacité et intégration harmonieuse dans votre ligne de production.

Elle permet d’augmenter la productivité de votre entreprise tout en garantissant la sécurité de vos opérateurs.

Certifiée CE, elle satisfait à toutes les exigences liées aux bonnes pratiques de fabrication cGMP et GAMP5.

Moules de haute précision
Flexibilité maximale
Application pharmaceutique
Dimensions du système de soudage en anneaux

Moules de haute précision

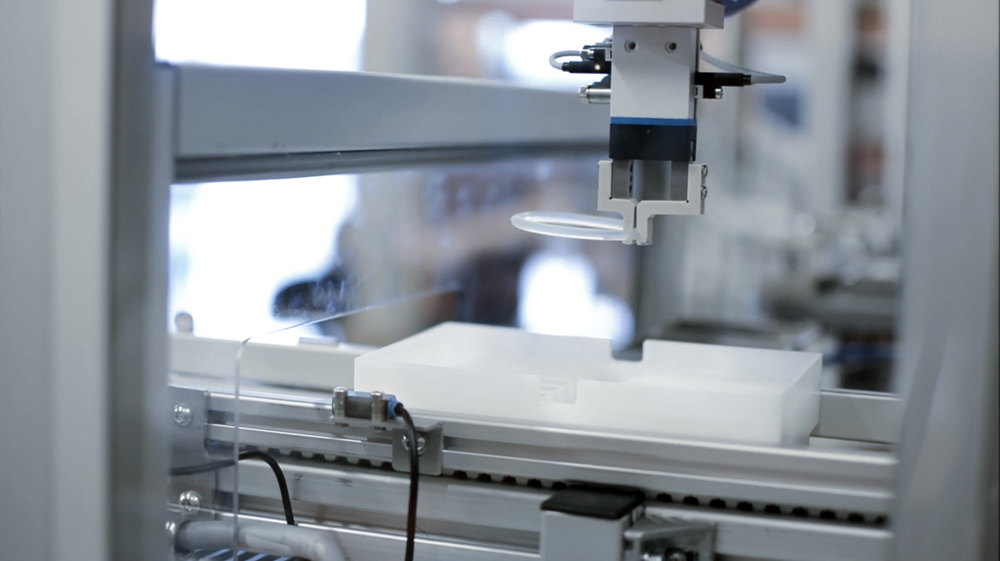

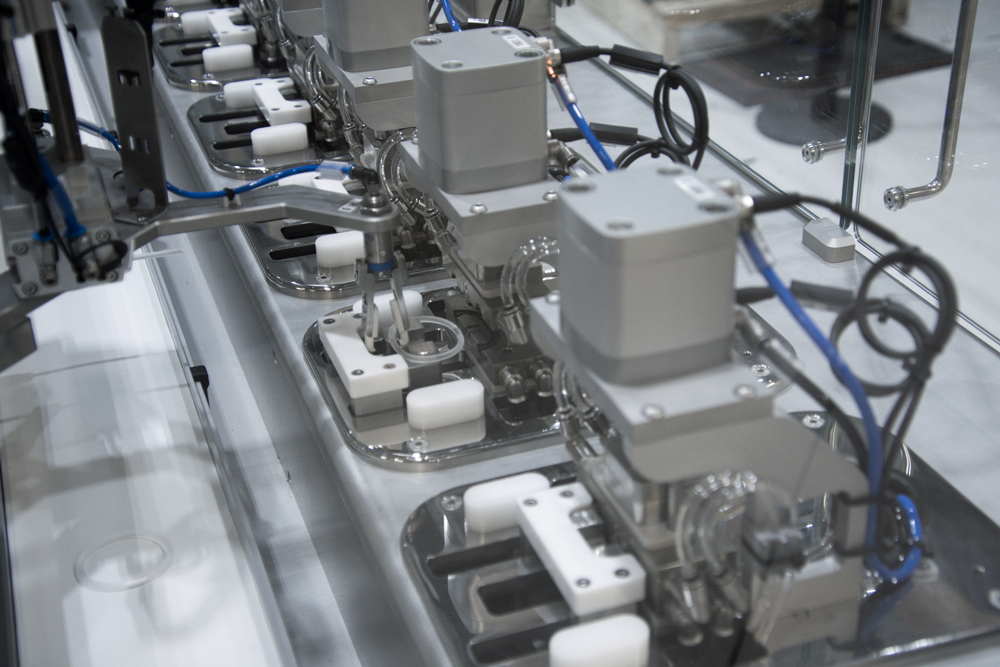

La machine de soudage à anneaux est une solution entièrement autonome pour souder des brins en anneaux. Un faisceau de brins prédécoupés peut être chargé manuellement dans  un tampon qui donne une autonomie suffisante à la ligne de production. Ils sont ensuite automatiquement chargés dans la ligne. De manière générale,  la longueur du brin peut être contrôlée et ajustée automatiquement. Les  brins sont ensuite introduits dans les différentes unités de soudage. Les moules de l’unité de soudage sont usinés   avec une grande précision et permettent un ajustement parfait avec les brins. Cela empêche le processus de soudage de provoquer des bavures et assure une très forte résistance au soudage après le processus de refroidissement.

La conception du moule est adaptée en fonction des propriétés dimensionnelles et du matériau des brins et des anneaux. Chaque température de moule est contrôlée individuellement pour correspondre à une répétabilité parfaite du processus. Pour réduire le temps de cycle du processus, un système de refroidissement est également intégré dans le moule.

Flexibilité maximale

Le débit de la machine est entièrement évolutif en fonction des besoins du client, car la quantité d’unités de soudage intégrées dans la machine peut être facilement adaptée. Le temps de cycle de l’unité de soudage est établi au début du projet pour un produit donné et la disposition de la ligne de soudage est ensuite mise à l’échelle pour correspondre à un débit donné. Chaque unité de soudage peut être arrêtée individuellement.

Application pharmaceutique

Le contrôle informatique de la machine de soudage en anneau est installé dans un châssis robuste en acier inoxydable conforme aux directives GMP. L’interface utilisateur est facile à utiliser, permet un accès complet à tous les paramètres de la machine et contrôle les performances en temps réel avec un interface graphique convivial. Le logiciel propose différents niveaux d’utilisateur avec des droits d’accès personnalisables, une exportation de données sécurisée et sécurisée et une prise en charge des pistes d’audit pour la conformité 21 CFR part 11. La machine de soudage en anneau est livrée avec une documentation IQ / OQ complète.

Dimensions du système de soudage en anneaux

Elements

Processing range

Débit de ligne

évolutif



Qté. des unités de soudage

jusqu’à 20 par ligne

Brins diamètre nominal

2 mm – 4 mm

Brins longueur nominale

140 mm – 175 mm

Chargeur automatique avec stock tampon

en option

Réglage automatique de la longueur

en option
